基础型号：

AC9810

电压/电流/功率

整机

上下限

转速

整机

上下限

高低电平

驱动器霍尔

上下限

占空比

驱动器霍尔

上下限

频率

驱动器霍尔

上下限

相位差

驱动器霍尔

上下限

直流电阻

线圈

上下限

后缀A

电感

线圈

上下限

后缀字母H

交/直流耐压

电源线对外壳

上下限

绝缘电阻

电源线对外壳

上下限

后缀NTC

NTC电阻

NTC

上下限

后缀-2

双工位

后缀X

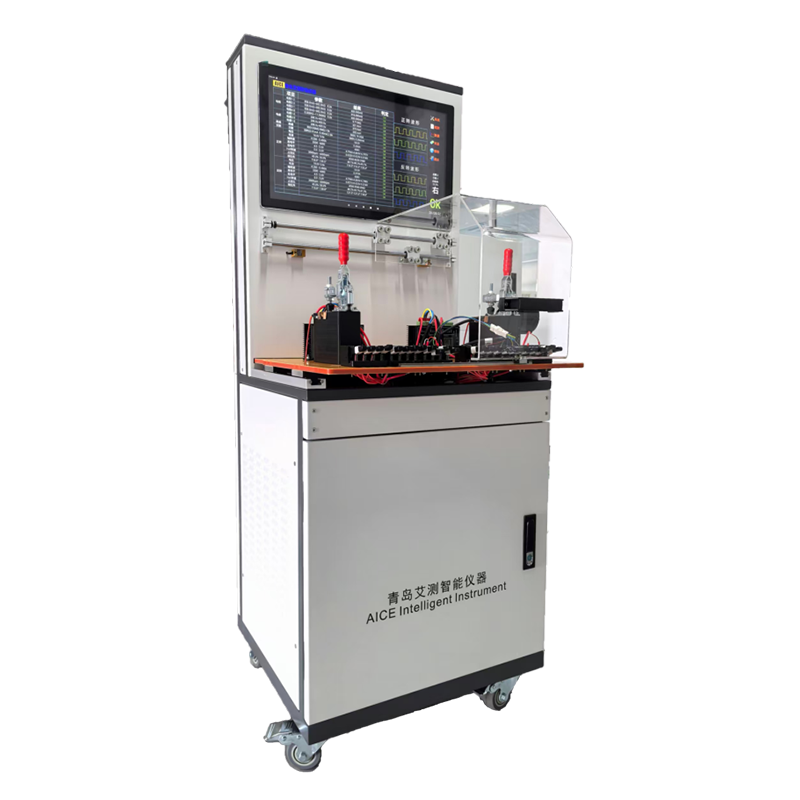

测试台和工装

产品型号

AC9810AHNTC-2X

空载电压、电流、功率

范围

精度

分辨率

空载电压

2-50.0V

±(0.2%示数+0.5V)

0.1V

空载电流

0.1-30.00A

±(0.2% + 0.01A)

0.001A

空载功率

0-600W

（最大电流：30V 时20A，48V时10A）

±(0.3% + 4.0W)

0.1W/1W

测试时间

0.5～999.9s

±(1% + 0.1s)

0.1s

转速/转向

范围

精度

分辨率

转速

0-30000rpm

1%

1转

转向

正转/反转/不转

驱动器霍尔参数检测

范围

精度

分辨率

霍尔高低电平

0.00-18.00V

±(0.5%示数+0.1V)

0.01V

频率范围

1-600Hz

±(0.5% + 0.01A)

1Hz

占空比精度

0.0-100%

±(0.5%示数)

1%

相位差

0.0-360.0

±(1% + 0.3s)

±1

绝缘电阻：电源线与外壳间施加直流高压，测试高压端和回路端的绝缘电阻值（选配）

范围

精度

分辨率

输出电压

100～3000V

±(1%示数+5V)

1V

绝缘电阻

0.5MΩ～500MΩ

0.60MΩ~9.99MΩ：±(1%示数+0.03M)

10.0MΩ~99.9MΩ：±(3%示数+0.3M)

100MΩ~500MΩ：±(5%示数+3M)

0.01M/0.1M/1M

缓升时间

0～999.9s

±(1% + 0.1s)

0.1s

缓降时间

0～999.9s

±(1% + 0.1s)

0.1s

测试时间

0.5～999.9s

±(1% + 0.1s)

0.1s

交流耐压：电源线与外壳间施加交流高压，测试高压端和回路端的击穿电流值（选配）

范围

精度

分辨率

输出电压

100～5000VAC

±(1%示数+5个字)

1V

输出频率

50/60Hz

击穿电流

0.000~25.000mA(选配100mA)

±(1% + 0.002mA)

0.001mA/0.01mA

缓升时间

0～999.9s

±(1% + 0.1s)

0.1s

缓降时间

0～999.9s

±(1% + 0.1s)

0.1s

测试时间

0.5～999.9s

±(1% + 0.1s)

0.1s

电流补偿

0～25.000 mA（99.999mA）

0.001mA/0.01mA

电弧侦测

0～25.00mA（100mA）

±5%

0.01mA

直流电阻测试：绕组或绕组间施加直流电流，采用四线法和温度补偿功能自动折算标准温度下的电阻值

范围

精度

分辨率

电阻测量

0.001～30000Ω （选配低量程）

±(0.3%示数+3个字)

0.001Ω/1Ω

测试时间

0.1～999.9s

±(1% + 0.1s)

0.1s

温度测量

-10.0～+50.0°C

±0.5°C

0.1°

温度补偿

有

电阻不平衡度

有

电感测试：绕组或绕组间施加预置频率的电平信号，检测电感值

范围

精度

分辨率

电感测量

1uH～2H

±(0.3%示数+5个字)

测试频率

100/120/1K/10K

测试电平

0.3V/0.6V/1V

电感不平衡度

有

NTC电阻：读取NTC阻值并判定上下限

电阻范围

0.001～30000Ω

控制与接口

RS232

标配

WiFi功能

标配

USB

标配

LAN网口

标配

Modbus TCP

选配
